Samstag, 17.04.2004

11:00 Uhr bis 18:00 Uhr

Thema: Getriebe und Motor trennen und wieder zusammenbauen

Siehe hierzu auch Forum Workshops auf www.xt500.org

Leiter: XTom

Teilnehmer: Rolf, Christian, Claus, Björn, Tanja, Dude, Gerd, Klaus, Jonni, Kirsche

Erst haben wir einen Motor von Christian mir meinem neuen Werkzeug getrennt!
Dann haben wir zwei leere Motorgehäuse mit Getriebe und Kurbelwelle bestückt .
Danach ging es auf der Kupplungsseite weiter, bis zur SR Kupplung, die nicht passt!

0001	0002	0003	0004	0005
Spezialwerkzeug	Trennung	getrennt	Dichtung	U-Scheibe

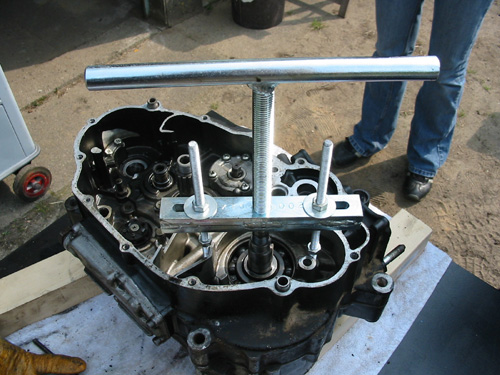

Mit Hilfe des von mir hergestellten Getriebetrenners, oder Kurbelwellenausdrückers (0001)

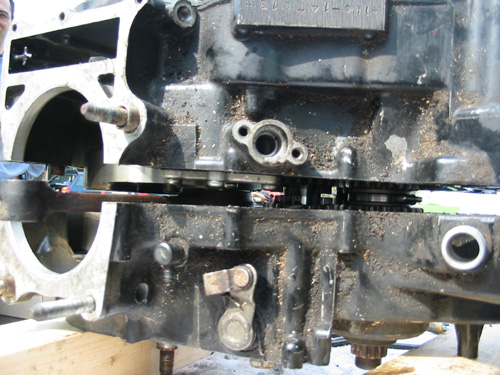

trennen wir die beiden Motorgehäusehälften (0002), so dass uns das Getriebe offen vorliegt (0003).

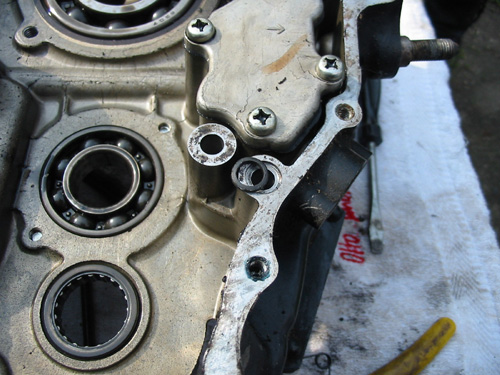

Auf zwei Kleinteile ist besonders beim Zusammenbau zu achten. Zum Einen die Gehäusehälftendichtung
(0004), die kein O-Ring ist. Sie ist im Querschnitt viereckig. Und zum Anderen die Unterlegscheibe

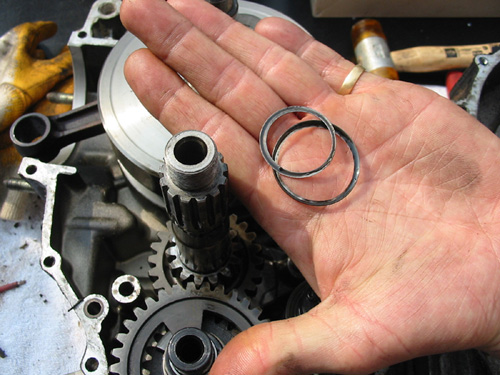

auf der Hauptwelle (0005). Sie nutzt im Betrieb ab und sollte auf jeden Fall erneuert werden.

0006	0007	0008	0009	0010
Schaber	Schleifstein	Lager waschen	vorwärmen	Kurbelwelle

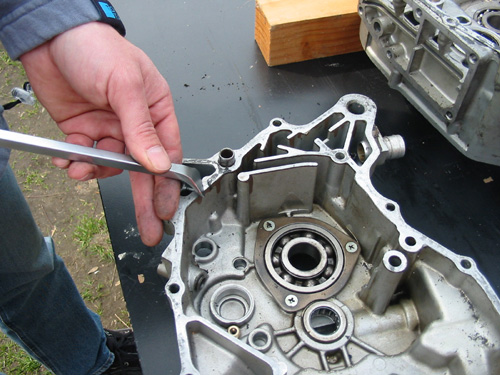

Mit einem Dichtungsschaber, oder einem Messer, entfernen wir ganz vorsichtig alte Dichtungsreste.
(0006) Wirklich ganz vorsichtig. Das Material ist erstaunlich weich!!!

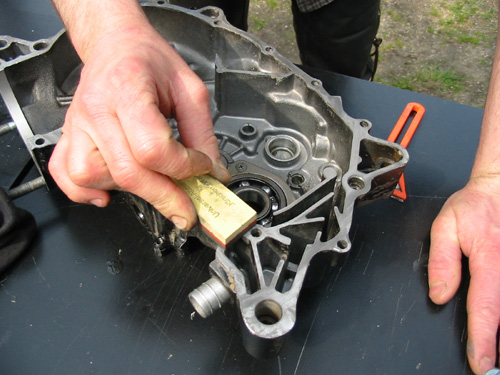

Um die Dichtfläche zu planen, nehmen wir einen Schleifstein, den wir naß machen und so auf
die Dichtfläche legen, dass er möglichst viel Auflagefläche hat (0007).

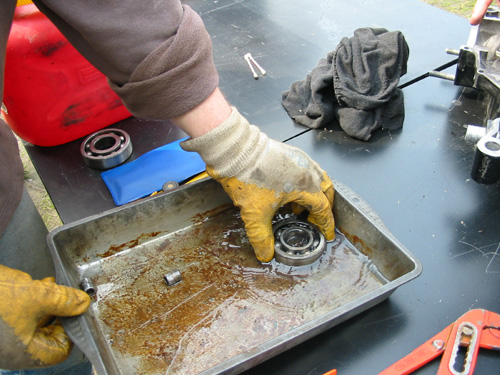

Wenn alte Lager benutzt werden, dann sollte man sie waschen. Hierzu ein wenig Benzin
in eine Schale geben und das Lager im Benzin hin- und herschwenken, ohne den Boden zu berühren. (0008).
Danach das Lager mit Pressluft ausblasen und dabei das Lager auf Drehzahl bringen. Ein paar Tropfen Öl und gut!

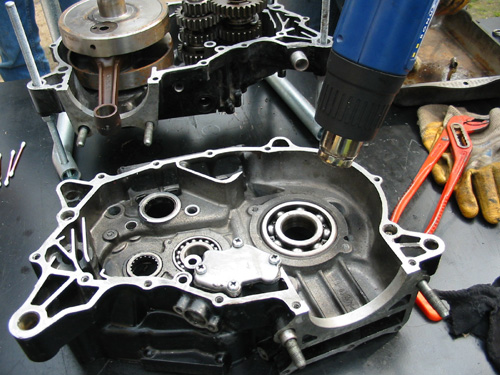

Um die Kurbelwelle, oder auch vorher die Lager einzusetzen wärmen wir den Sitz, bzw. den Lagerinnenring vor.

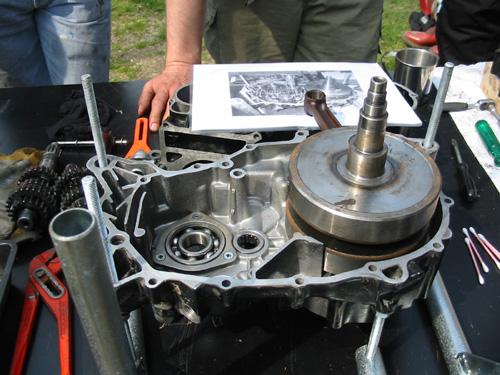

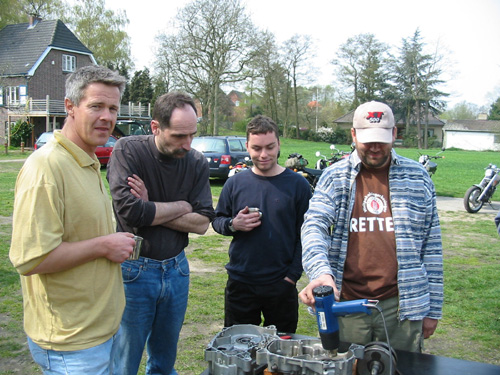

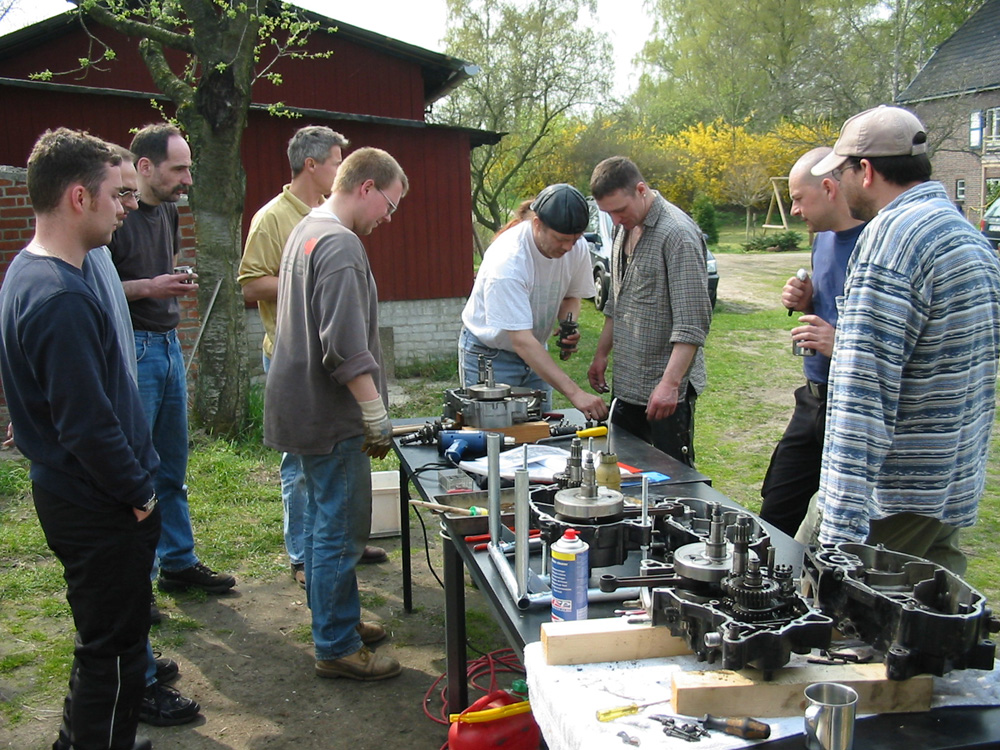

Der Webmaster zeigt wie (0009). Lager und Kurbelwelle lassen sich dann ohne Gewalt einsetzen. (0010).

0011	0012	0013	0014	0015
Getriebewellen	Getriebe	WorkShop	Schaltwalze	Arretierung

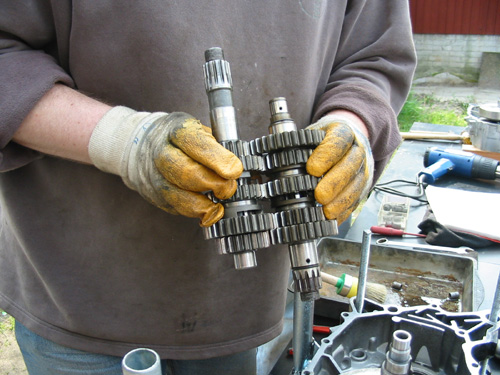

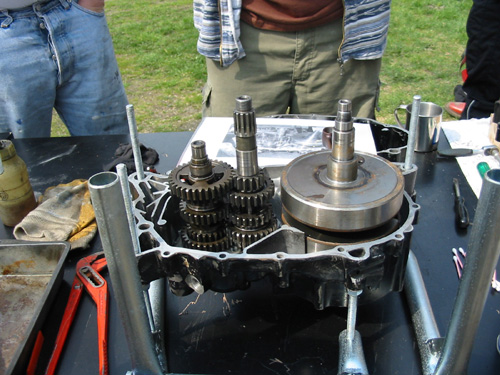

Die kompletten Getriebewellen werden aneinandner gehalten (0011) und in die Gehäusehälfte eingesetzt (0012).
Es folgt die Schaltwalze (0014), die so eingesetzt wird, dass die im Leerlauf ist.
(Siehe Leerlaufschalter, wenn's keine TT ist ...)
Damit sie sich nicht verdreht, folgt nun der Schaltwalzenarretierungsbolzen (0015).

0016	0017	0018	0019	0020
U-Scheibe	Schaltgabel	Antriebswelle	Schaltgabeln	Abtriebswelle

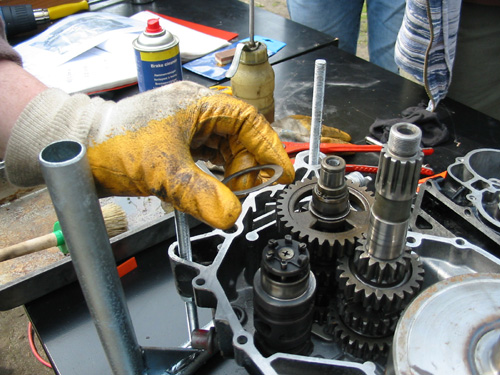

Nicht zu vergessen die U-Scheibe auf der Schaltwalze (0016). Nun kommen die Schaltgabeln.
Die lange Welle mit nur einer Schaltgabel kommt nach vorne (in Fahrtrichtung). Eventuell muß man

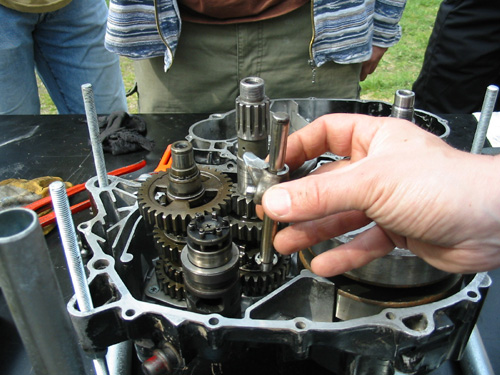

beim Einsetzen die Zahnräder auf der Antriebswelle etwas bewegen, damit alles schön einrastet (0017).

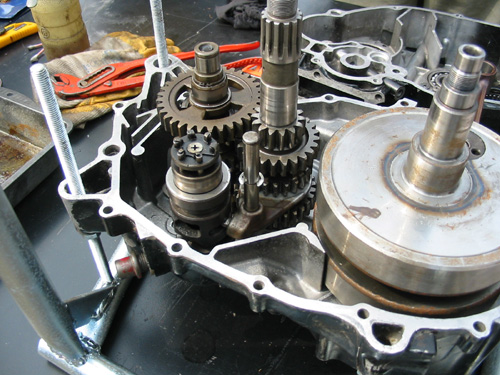

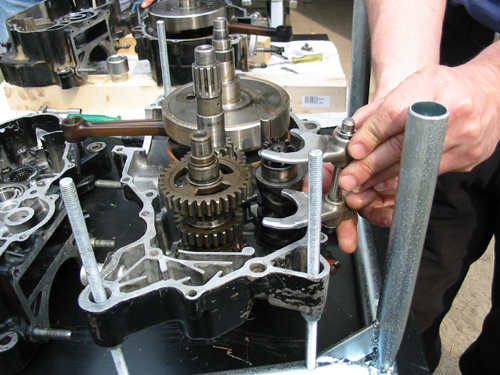

(0018) Die kurze Welle mit den zwei Schaltgabeln kommt dann nach hinten, bzw. links von der Walze (0019).

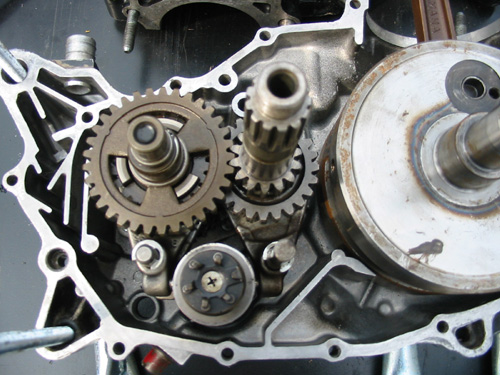

Wenn alles richtig ist, kann man nun die Antriebswelle anfassen und das ganze Getriebe frei durchdrehen (0020).

0021	0022	0023	0024	0025
U-Scheibe	Vorwärmen	Zusammenbau	bei SR Motoren	Gerd ADAC

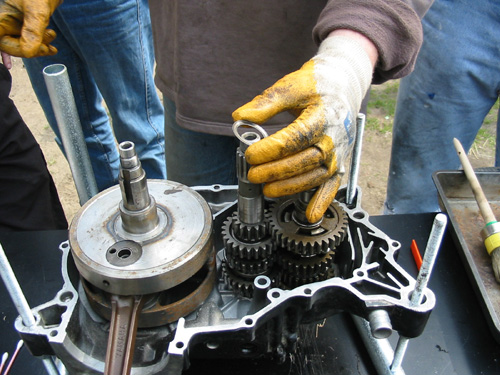

Jetzt die schon eingangs beim Zerlegen erwähnte U-Scheinbe auf der Antriebswelle (0005) (0021).
Fertig, nun kann die zweite Motorhälfte aufgesetzt werden. Hierzu wieder den Lagerinnenring vorwärmen (0017)

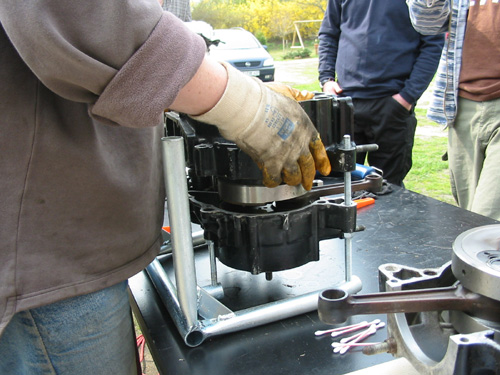

und Motor zusammensetzen (0023). Bei SR Motoren muß man dann ganz dringend noch ein paar kräftige Schläge
mit einem 5 kg Hammer ausüben (Nicht bei XTs !!!  ;-))))

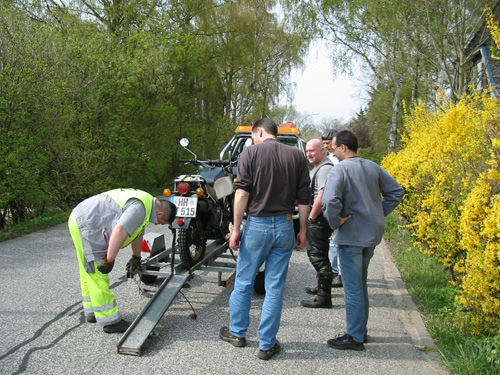

Wenn das alles nicht so klappt, gibt es ja noch den ADAC (0025)

Es war ein super Workshop. Hat super viel Spaß gemacht!

Im Anschluß fand das Angrillen 2004 statt!
